В современной промышленности и коммунальной энергетике вопросы безопасности и эффективности процессов сжигания топлива стоят на первом месте. Ключевую роль в обеспечении бесперебойной и безопасной работы котельного оборудования играют блоки управления горением. Среди них особое место занимает серия Siemens LFL — проверенные временем автоматические устройства, ставшие отраслевым стандартом для систем средней и большой мощности. В этой статье мы подробно рассмотрим особенности, технические характеристики и преимущества блоков управления Siemens LFL, а также разберем основные модели и их применение.
Что такое блок управления горением Siemens LFL?

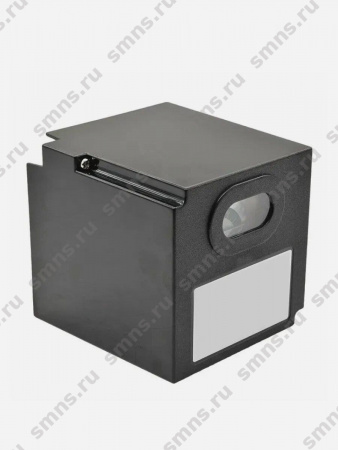

Блок управления горением Siemens LFL — это микропроцессорное устройство, предназначенное для автоматизации процессов розжига и контроля пламени в газовых, жидкотопливных и комбинированных (двухтопливных) наддувных горелках. Эти автоматы горения работают в прерывистом режиме, что предполагает обязательное контролируемое отключение не реже одного раза в 24 часа.
Устройства серии LFL интегрируют в одном корпусе усилитель пламени, таймер продувки и программируемую последовательность запуска, что делает их компактным и надежным решением для систем управления горелками.
Основные функции блока управления LFL:
- Автоматический запуск горелки по заданной временной последовательности
- Контроль наличия и стабильности пламени в процессе работы
- Безопасное отключение горелки при аварийных ситуациях
- Проверка реле давления воздуха перед запуском
- Визуальная индикация состояния и кодов ошибок
Области применения
Блоки управления горением Siemens LFL находят широкое применение в различных отраслях промышленности и энергетики:
- Промышленные котельные установки — для управления паровыми и водогрейными котлами
- Технологические теплогенераторы — в пищевой, химической и фармацевтической промышленности
- Сушильные камеры и промышленные печи
- Системы сжигания отходов
- Электростанции и энергетические объекты
- Тепловые масляные системы (термомасляные котлы)
Устройства LFL подходят для управления как многоступенчатыми, так и модулируемыми горелками, обеспечивая гибкость настройки под различные технологические задачи.
Контроль пламени: два надежных способа
Одной из ключевых функций блока управления является надежный контроль пламени. Siemens LFL поддерживает два типа датчиков:
- Ионизационный электрод — используется преимущественно для газовых горелок. Принцип действия основан на измерении тока ионизации, возникающего в пламени.
- Ультрафиолетовый датчик пламени (УФ-датчик) серий QRA2, QRA4, QRA10 — подходит для газовых, жидкотопливных и комбинированных горелок. УФ-датчики реагируют на ультрафиолетовое излучение факела, обеспечивая высокую скорость и надежность обнаружения пламени.
Некоторые модели, например LFL1.148, поддерживают работу с двумя ультрафиолетовыми датчиками одновременно, что значительно повышает надежность системы контроля. Автомат также выполняет проверку датчика пламени на каждой фазе работы горелки, исключая ложные сигналы.
Обзор популярных моделей серии LFL
Серия LFL представлена широким модельным рядом, различающимся по временным параметрам и функциональным возможностям. Выбор конкретной модели определяется типом горелки, мощностью и требуемой временной последовательностью запуска.
Сравнительная таблица основных моделей LFL
Модель
Напряжение
Предв. продувка (t1)
Предохр. время (TSA)
Время перед поджигом (t3)
Постпродувка (t6)
LFL1.122
220 В
10 с
2 с
4 с
10 с
LFL1.133
220 В
9 с
3 с
3 с
14,5 с
LFL1.322
220 В
36 с
2 с
4 с
12 с
LFL1.333
220 В
31 с
3 с
6 с
17 с
LFL1.335
220 В
37 с
2,5 с
5 с
15 с
LFL1.622
220 В
65 с
2 с
4 с
12 с
LFL1.635
220 В
66 с
2,5 с
5 с
15 с
LFL1.638
220 В
66 с
2,5 с
5 с
15 с
Источник данных: техническая документация Siemens
Краткое описание ключевых моделей:
LFL1.122 — базовая модель с временем предпродувки 10 секунд. Применяется для горелок средней мощности с прерывистым режимом работы. Контроль пламени осуществляется ионизационным электродом или УФ-датчиком QRA.
LFL1.133 — популярная модель с предохранительным временем 3 секунды. Отличается универсальностью и подходит для широкого спектра промышленных горелок. Время предпродувки — 9 секунд . Срок службы устройства достигает 250 000 циклов, что соответствует примерно 10 годам работы в нормальном режиме.

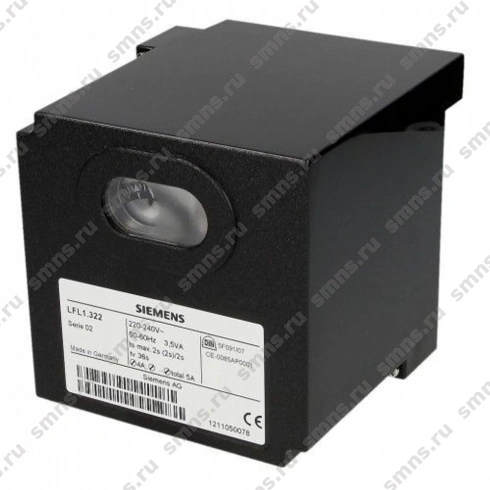

LFL1.322 — модель с увеличенным временем предпродувки (36 секунд), предназначенная для горелок, требующих более длительной вентиляции камеры сгорания.
LFL1.333 — обеспечивает время предпродувки 31 секунду и предохранительное время 3 секунды. Подходит для многоступенчатых и модулирующих горелок с периодической работой.
LFL1.335 — модель с временем предпродувки 37 секунд и предохранительным временем 2,5 секунды. Часто применяется в системах, требующих повышенной надежности контроля пламени.
LFL1.622 — устройство с длительной предпродувкой (65 секунд). Предназначено для мощных горелок, где требуется тщательная вентиляция топки перед розжигом.
LFL1.635 — модель с временем предпродувки 66 секунд и предохранительным временем 2,5 секунды. Применяется в энергетических установках высокой мощности.
LFL1.638 — вариант для работы с большими объемами камеры сгорания, где требуется максимальное время вентиляции.
Технические характеристики и особенности конструкции
Блоки управления Siemens LFL имеют ряд общих технических характеристик, обеспечивающих надежность и долговечность:
Электрические параметры:
- Напряжение питания: AC 220 В, 50/60 Гц
- Потребляемая мощность: ~3,5 ВА
- Встроенный плавкий предохранитель (6,3 А) и запасной в комплекте
Условия эксплуатации:
- Рабочая температура: от -20 до +60 °C
- Степень защиты корпуса: IP40 (защита от проникновения твердых частиц)
- Допустимое монтажное положение: любое
Конструктивные особенности:
- Корпус из ударопрочного, термостойкого пластика
- Штекерное исполнение для быстрого монтажа и замены
- Кнопка блокировки со смотровым окошком для индикации ошибок
- Визуальный контроль состояния с помощью многоцветной светодиодной индикации
Преимущества блоков управления Siemens LFL
- Надежность и долговечность. Срок службы до 250 000 циклов запуска (около 10 лет) подтверждает высокое качество и надежность устройств.
- Безопасность. Соответствие строгим европейским стандартам EN 298. Встроенная функция проверки реле давления воздуха и самодиагностика на каждом этапе работы.
- Универсальность. Совместимость с газовыми, жидкотопливными и комбинированными горелками. Поддержка двух типов датчиков пламени — ионизационного и УФ.
- Удобство диагностики. Наличие визуальной индикации состояния и кодов ошибок через смотровое окно на кнопке блокировки значительно упрощает сервисное обслуживание и поиск неисправностей.
- Простота монтажа и замены. Штекерное исполнение позволяет быстро установить или заменить блок без специального инструмента.
Заключение
Блоки управления горением Siemens LFL представляют собой надежное, проверенное временем решение для автоматизации и контроля процессов сжигания в промышленных горелках средней и большой мощности. Широкий модельный ряд позволяет подобрать устройство с оптимальными временными параметрами для конкретной горелки, будь то газовое, жидкотопливное или комбинированное оборудование. Сочетание высоких стандартов безопасности, универсальности и длительного срока службы делает серию LFL отраслевым стандартом в области управления горением.
